一、系統描述：
PLP天線平整度檢測系統采用進口高分辨率工業相機，可以快速獲取PLP天線圖像，通過圖像識別、分析和計算，實時檢測產品相關位置平面度，并輸出相應檢測合格/不合格信號提示，以便于對有PLP天線的翹邊進行處理。
二、檢測需求：
|
檢測目標
|
PLP天線 平整度檢測
|
|
檢測內容
|
檢測產品管控位是否翹邊
|
|
檢測指標要求
|
產品管控要求為±0.04mm，視覺精度需要在0.02mm內
|
|
檢測速度
|
300ms每個
|
|

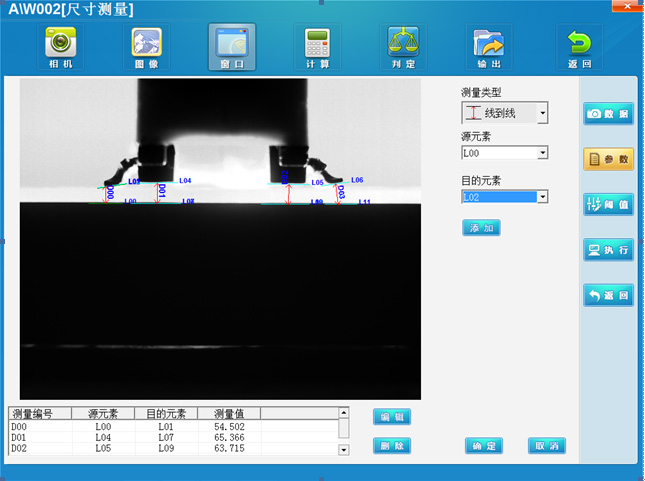

被測圖片
|
 |
三、系統設計方案：
基于機器視覺圖像處理技術研發的平面度檢測系統，具有高精度、高速、多樣品化的特點。系統主要模塊有：圖像采集模塊、圖像處理模塊。設備可根據用戶需求，在采集圖像后快速對圖像進行分析處理并輸出檢測信號，從而完成檢測。
四、系統主要功能:
1.自動完成產品偵測，檢測產品是否合格；
2.可根據需要對不同規格產品類型設置并檢測
3.對產品圖像進行自動存儲，可進行歷史查詢；
4.自動統計（良品、不良品、總數等）；
5.檢測結果可輸出相應信號，并在界面顯示；
6.系統有自學習功能，且學習過程操作簡單。
|
