“載帶缺陷視覺檢測系統”本系統由海克易邦光電科技有限公司自主研發，用于載帶缺陷檢測。可識別載帶生產過程中缺陷，包括：成型不良、圓孔偏移、盲孔、破洞、重復打孔、尺寸等檢測。該系統集本公司在機器視覺工業檢測領域多年技術積累，同時結合目前用戶特點及實際需求而推出。產品具有集成度高、操作簡便、設置靈活、穩定可靠等特點,在一路相機下，實現兩路載帶各自定位、各自檢測。
產品各檢測項檢測指標
載帶缺陷檢測系統，系統采用進口工業相機快速獲取產品圖像，在一路相機下，實現兩路載帶各自定位、各自檢測。通過圖像識別、分析和計算，計算相應位置尺寸，檢測到不良產品時按檢測時間命名保存不良圖像，并在顯示屏顯示當前NG圖像，報警燈閃爍蜂鳴器輸出聲音信號。直到人工恢復報警，期間檢測不受影響。

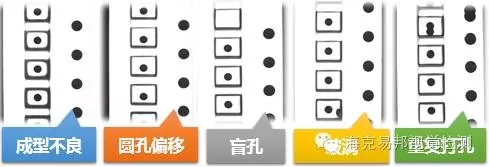

1、缺陷檢測：識別成型不良、圓孔偏移、盲孔（少孔）、破洞、重復打孔（多孔）

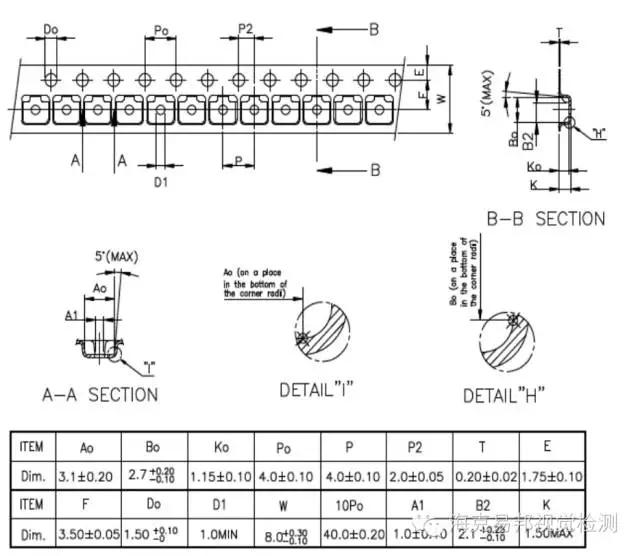

2、尺寸檢測：兩個圓心的距離、檢測圓孔是否有變形、包裝帶的總寬度、包裝帶方格的長寬。檢測精度：見以下圖紙要求。

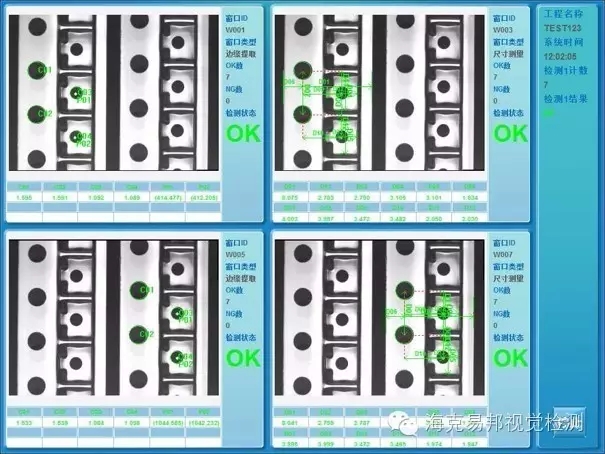

“載帶缺陷視覺檢測系統”軟件界面
|
